回流焊爐加氮氣的作用？氮氣回流焊接的優缺點？
發布時間:2020-07-09 15:25:32
作者:托普科
點擊次數:55
回流焊爐加氮氣的作用？氮氣回流焊接的優缺點？
回流焊爐加氮氣的作用？

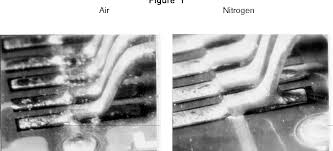

SMT回焊爐加氮氣最主要作用在降低焊接面氧化，提高焊接的潤濕性，因為氮氣屬于惰性氣體的一種，不易與金屬產生化合物，它也可以隔絕空氣中的氧氣與金屬在高溫下接觸而加速氧化反應的產生。
首先使用氮氣可以改善SMT焊接性的原理是基于氮氣環境下焊錫的表面張力會小于暴露于大氣環境中，使得焊錫的流動性與潤濕性得到改善。
其次是氮氣把原本空氣中的氧氣及可污染焊接表面的物質溶度降低，大大的降低了高溫焊錫時的氧化作用，尤其是在第二面回焊品質的提升上助益頗大。
氮氣并不是解決PCB氧化的萬靈丹，如果零件或是電路板的表面已經嚴重氧化，氮氣是無法令其起死回生的，而且氮氣也僅對輕微氧化可以產生補救的效果（是補救，不是解決）
回流焊加氮氣的優點：
減少過爐氧化
提升焊接能力
增強焊錫性
減少空洞率。因為錫膏或焊墊的氧化降低、焊錫的流動性變好。
回流焊加氮氣的缺點：
燒錢
增加墓碑產生的機率
增強毛細現象（燈芯效應）
什么樣的電路板或零件適合使用氮氣回焊？
OSP表面處理雙面回焊的板子適合使用氮氣
零件或電路板吃錫效果不好時可以使用。比如增加QFN吃錫的潤濕性
大封裝及高密度BGA
