托普科實業成立于1999年，一直專注于SMT整線設備買賣與租售，客戶咨詢某個設備時，我們都會跟客戶強調這點，許多客戶在了解某款設備后，也會咨詢相關其他設備，當然很多客戶也是直接來咨詢整線設備的買賣。

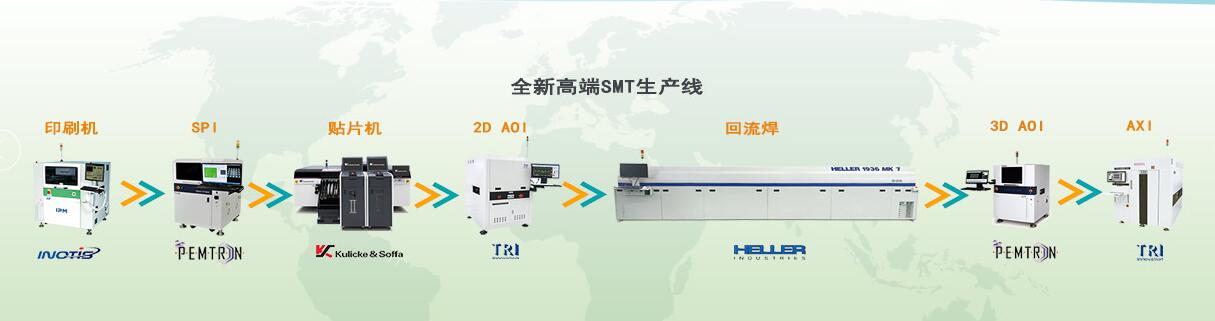

今天就這個話題，跟大家講解下SMT整線設備。不同規模工廠，不同產品代工類型工廠的設備配置略有差別，但是大體的主流工廠基本都是有此類設備。
1）上板機
上板機就是將PCB輸送到流水線，供錫膏印刷機印刷涂覆錫膏使用，有些小工廠可能沒有，都是直接人工送板。
錫膏印刷機將錫膏刮涂在pcb焊盤上，不同的產品有不同的pcb，在生產前需要制作對應的鋼網以及對應的編程。
3）SPI
SPI是自動光學檢測儀，檢測錫膏印刷的品質，有些小廠和產品不會使用此設備。
4）貼片機
貼片機是整線最核心的設備，決定了整線的產能和貼裝的產品定位，有些貼片機功能和精度達不到要求，就需要購買更高規格更高檔的貼片機進行貼片，因?yàn)楝F(xiàn)在的小元件越來越小，0201甚至01005的都有，西門子貼片機可以滿足此類元件的貼裝精度。
5）回流焊
貼片機貼裝完后，就需要用回流焊進行焊接，回流焊將錫膏熱熔，電子元件爬錫固定在pcb焊盤上。。
6）AOI
AOI也是光學檢測設備，檢測回流焊接的品質問題，比如立碑 空焊 葡萄球等等問題。。
7）下板機
下板機跟上板機的作用則相反，是將焊接好后的pcba板收集歸納好。有些小工廠沒有設備，直接人工揀貨。
SMT整線設備還有許多其他的周邊設備，比如接駁臺、緩存機、轉角機、分板機等等，不同設備根據產品的不同和工廠定位不同進行增添。
