貼片機吸嘴元件吸取不良的五大原因
對于大多數貼片機廠家來講，貼片機的高效率工作是高生產訂單的有力保障。而貼片機的高效率工作則是取決于貼片機吸嘴的高質量工作。就近來說，電子產業的發達，使得電子元器件的體積是越來越小，從而對貼片機的吸嘴來說也是個考驗。貼片機的吸嘴在工作中難免會出現意外，導致產生元件吸取不良。就此，斯姆迪小編在這跟大家分析下貼片機吸嘴元件吸取不良有哪些因素。
元器件由高速運動的貼片頭，從包裝編帶中取出，貼裝到印制板上的過程中，會產生未取到、吸取后失落等幾種吸取不良的故障，這些故障會造成大量元件損耗，根據我們的經驗，元件吸取不良通常是由以下幾種原因造成：
1、真空負壓不足：
當吸嘴取元件時，吸嘴處產生一定的負壓，把元件吸附在吸嘴上，其判定吸嘴拾取元件是否異常一般采用負壓檢測方式，當負壓傳感器檢測值在一定范圍內時，機器認為吸取正常，反之認為吸取不良。在元件吸取時，真空負壓應該在53.33kPa以上，這樣才能有足夠的真空量來吸取元件。若真空負壓不足，將無法提供足夠的吸力吸取元件，在使用中我們要經常檢查真空負壓，并定期清洗吸嘴，同時還要注意每個貼裝頭上的真空過濾芯的污染情況，其作用是對達到吸嘴的氣源進行過濾，對污染發黑的要予以更換，以保證氣流的暢通。

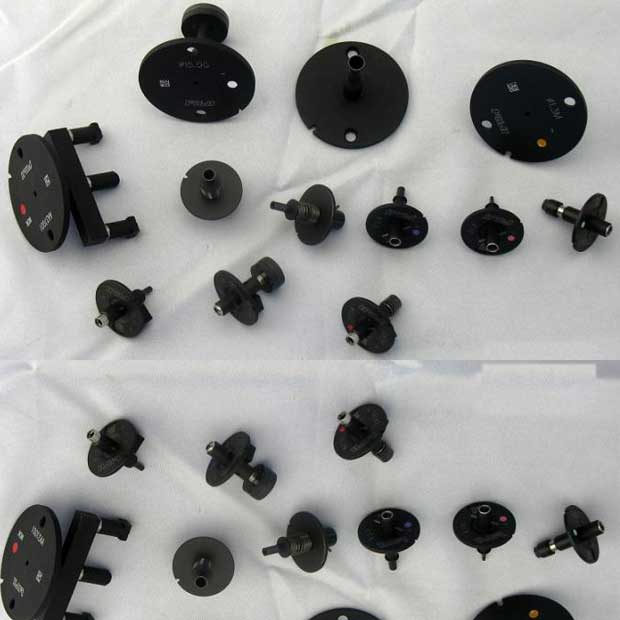

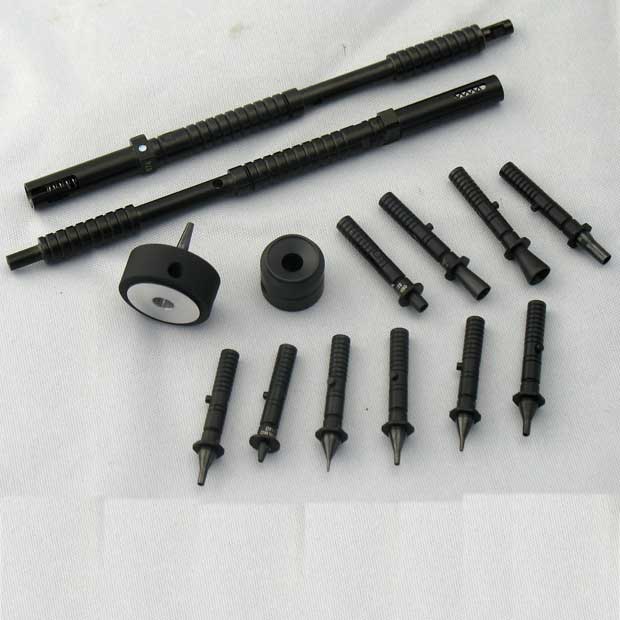

2、吸嘴磨損：
吸嘴變形、堵塞、破損造成氣壓不足，導致吸不起元件，所以要定期檢查吸嘴的磨損程度，對嚴重的予以更換。
3、供料器的影響：
供料器進料不良(供料器齒輪損壞)，料帶孔沒有卡在供料器的齒輪上，供料器下方有異物、卡簧磨損)，壓帶蓋板、彈簧及其他運行機構產生變形、銹損等，從而導致元件吸偏、立片或者吸不起器件，因此應定期檢查，發現問題及時處理，以免造成器件的大量浪費。
4、吸取高度的影響：
理想的吸取高度是貼片機加工吸嘴生接觸到元件表面時再往下壓0.05mm，若下壓的深度過大，則會造成元件被壓進料槽里反而取不起料。若某元件的吸取情況不好，可適當將吸取高度向上略微調整一點，例如0.05mm。作者在實際工作過程中曾碰到過某一料臺上的所有元件都出現吸取不好的情況，解決的方法是將系統參數中該料臺的取料高度適當上移一點。
5、來料問題：
有些廠家生產的片式元件包裝存在質量問題，如齒孔間距誤差較大、紙帶與塑料膜之間的粘力過大、料槽尺寸過小等都是造成元件取不起來的可能原因。
綜上所述就是斯姆迪小編為大家整理的關于貼片機吸嘴元件吸取不良的五大原因，相信可以給大家?guī)硇┕ぷ魃系膸椭?。在貼片機吸嘴的問題上，斯姆迪從未有松懈過，除去日常維護外，斯姆迪為公司生產上配備了六條生產線的無塵車間。
