3DAOI與3DSPI有什么不同
3DAOI與3DSPI有什么不同
3DAOI自動光學檢測設備和3DSPI錫膏印刷自動光學檢測機是現代電子制造業中不可或缺的檢測工具。它們都利用光學技術來檢測和分析電路板上的缺陷，但各自的應用場景、技術特點和功能上存在一些差異。這兩種設備的主要特性和區別：
一、核心功能與應用

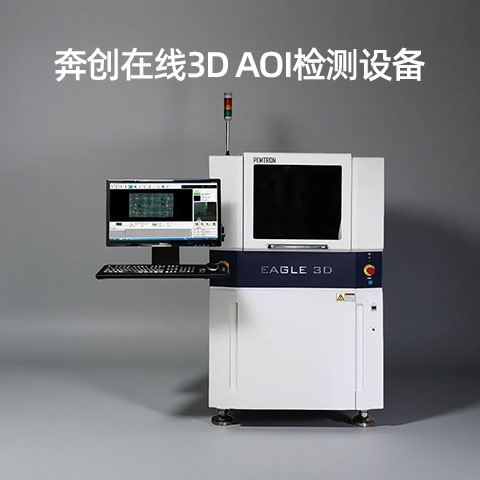

?3DAOI?
?核心功能?：主要用于電子制造過程中的焊接質量、元器件裝配精度等缺陷檢測。
?應用?：通過獲取被測物體的三維立體信息，來檢測元器件的裝配情況、焊接點的質量等，確保產品的制造精度和質量。
?3DSPI?
?核心功能?：對錫膏進行三維檢測，確保錫膏的印刷質量。
?應用?：在SMT裝配過程中，檢測錫膏的印刷厚度、形狀等，以避免焊接缺陷，提高焊接質量和可靠性。
二、技術原理與實現方式
?3DAOI?
?技術原理?：基于光學成像和三維重建技術，使用高分辨率相機配合多角度光源（如結構光投影儀、激光掃描儀），捕捉物體三維輪廓，獲取高度、傾斜角度等關鍵信息。
?實現方式?：通過算法（如灰階、白光，RGB三基色階調度）將二維圖像轉換為三維模型，并進行去噪、分割、特征提取等處理，以提升圖像質量及對比度。
?技術原理?：采用特定的三維測量技術（如雙目立體視覺、結構光方法等），對錫膏進行精確的三維檢測。
?實現方式?：通過投影設計的編碼條紋圖像到錫膏表面，被錫膏形貌調制后的條紋包含豐富的三維信息，被相機采集之后經過相位分析技術等獲取轉換為錫膏真實的三維點云，從而實現對錫膏的精確測量。
三、設備特點與優勢
?設備特點?：通常配備高分辨率相機、多角度光源、先進的算法等，以實現高精度的三維檢測。
?優勢?：具有高精度、高可靠性、檢測速度快等特點，適用于各種復雜元器件和焊接點的檢測。
?3DSPI?
?設備特點?：專門用于錫膏的三維檢測，具備高精度、高穩定性等特點。
?優勢?：能夠?qū)崿F(xiàn)對錫膏的精確測量，有效避免焊接缺陷，提高焊接質量和可靠性。
應用階段：SPI主要應用于錫膏印刷后的檢測，而AOI則可以應用于整個PCB生產過程的多個階段，包括但不限于錫膏印刷檢測。
檢測速度與精度：SPI設備通常專注于錫膏印刷的高精度檢測，而AOI設備則需要在保證精度的同時，兼顧高速檢測的能力，以適應生產線的快節奏。
自動化程度：AOI設備通常具備更高的自動化程度，能夠自動編程和調試，而SPI設備可能需要更多的人工干預來設定檢測參數。
3DAOI和3DSPI設備雖然都是光學檢測工具，但它們在應用領域、技術特點和功能上各有側重。SPI設備專注于錫膏印刷階段的3D檢測，而AOI設備則提供更普遍的檢測功能，適用于PCB生產的多個環節。隨著電子制造業的發展，這兩種設備都在不斷進步，滿足更高的生產效率和質量要求。兩者結合使用，效果更佳。
